镁合金在汽车制造中的焊接技术挑战与创新

在全球汽车工业迈向轻量化、高性能和节能环保的大背景下，镁合金以其极低的密度、高比强度和优异的阻尼减振性能，成为车身结构件、内饰件及动力系统轻量化应用的重要金属材料。然而，镁合金的焊接技术却长期制约着其在汽车工业中的更大规模应用。本文从镁合金的焊接性出发，全面解析其焊接过程中的技术难点，系统梳理各主要焊接工艺的最新研究进展，并探讨未来镁合金焊接技术的发展方向，旨在为汽车制造领域的工程师、焊接工艺开发者及产业链上下游企业提供系统化的技术参考。

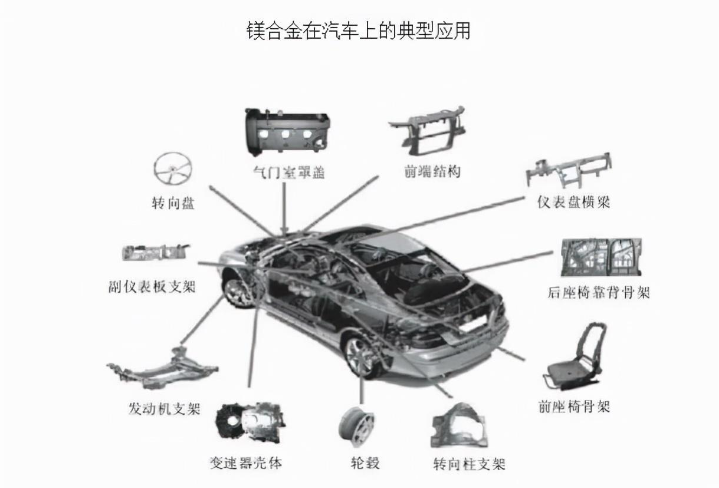

一、镁合金的性能特点及焊接性分析

镁及其合金具有独特的物理和化学特性，既是其成为轻量化首选材料的根本原因，也正是导致其焊接工艺复杂化的重要根源。

1. 熔点低与高热导率

镁合金的熔点约为 650℃，显著低于钢和钛合金，且其热导率高（通常为铝合金的 1.5~2 倍），焊接时热扩散迅速，易导致局部过热、焊缝金属过度熔化及热影响区晶粒粗化，极大增加了焊接变形及残余应力。

2. 化学活泼性高

镁在高温下极易与氧、氮等气体反应，形成高熔点、难以去除的氧化物（如 MgO，熔点高达 2500℃），不仅妨碍熔池金属的润湿和融合，也容易形成夹杂物，降低焊缝强度与致密性。

3. 气孔倾向严重

镁合金对氢具有较高的溶解度，但其密度低，焊接时熔池内的气体逸出困难。尤其在凝固过程中，氢气溶解度急剧降低，极易形成气孔。这也是导致镁合金焊接接头机械性能不稳定的重要原因。

4. 焊缝金属下塌及热裂倾向

镁合金熔融金属的表面张力较低，熔池对母材的润湿性差，焊接时容易产生焊缝金属下塌。加之镁合金与多种合金元素易形成低熔点共晶组织，在凝固收缩应力作用下易出现热裂纹。

5. 高热膨胀系数引发较大残余应力

镁合金的热膨胀系数约为 26×10⁻⁶/K，是铝合金的 1~2 倍。焊接时易产生较大变形与残余应力，尤其在车身结构件中，这种应力集中会显著降低整体结构的疲劳寿命。

因此，镁合金焊接需要结合材料特性，通过选择合理焊接工艺、优化焊接参数以及配合有效的保护手段，才能保证焊接接头的性能满足汽车工业对安全性和可靠性的高要求。

二、镁合金汽车制造中的主要焊接技术及挑战

目前，应用于镁合金焊接的工艺方法众多，各具特点和适用场景，尤其针对汽车制造领域的高效率、高自动化需求，焊接技术的选择与优化尤为关键。

1. 钨极氩弧焊（TIG）

技术特点

• 钨极氩弧焊利用惰性气体氩气对电弧和熔池进行保护，可较好地抑制镁合金的氧化反应。采用交流电焊接时，借助阴极清理效应可以有效破除氧化膜。

存在问题

• 焊缝熔深较浅：交流 TIG 热输入相对较低，加之镁合金导热迅速，使厚板焊接难以一次成形，需采用多层多道焊，显著增加工时及成本。

• 气孔问题严重：即便采用高纯度氩气，仍需通过工艺优化（如增大保护气流量、降低电弧电压、缩短电弧长度）降低气孔倾向。

• 成形控制难度大：镁合金焊缝金属流动性差，稍有工艺波动即可能造成焊缝下塌。

典型应用

• 适用于汽车薄板零件、仪表板骨架、轻质支架等对强度要求较低、外观要求较高的部件。

2. 激光焊

技术特点

• 激光焊利用高能量密度激光束在极短时间内集中加热金属，实现深熔焊接。其热输入集中、焊缝窄、热影响区小，尤其适合精密焊接。

技术挑战

• 反射率高：镁合金对红外波段激光（如 Nd:YAG、CO₂ 激光）反射率高达 70%以上，导致激光吸收效率低、熔深受限。

• 气孔及裂纹：高速焊接易导致熔池内气体困陷，形成气孔；凝固收缩及成分偏析则易诱发热裂纹。

• 设备成本高：高功率激光设备及其精密控制系统投入较大。

应用展望

• 随着高功率光纤激光器的发展，其波长更易被镁合金吸收，配合精密焦点控制和多波段激光复合工艺，有望显著提高镁合金激光焊质量，尤其在新能源汽车电池外壳、轻量化车身结构件上具备良好应用前景。

3. 电子束焊

技术特点

• 电子束焊属于真空焊接工艺，能量密度极高，可实现极大焊透深度（可达 30mm），且焊缝组织致密、缺陷少。

技术优势

• 焊接速度快：热输入小、变形微小，适用于高精度部件。

• 接头性能优异：通过工艺优化，焊缝抗拉强度可达母材 80~96%。

• 高自动化潜力：尤其非真空电子束焊，简化工艺流程，降低成本。

技术局限

• 高真空环境需求：金属蒸气易污染真空室，维护成本高。

• 设备投资大：对车企生产线的经济负担较重。

应用方向

• 在汽车制造中，电子束焊目前更多用于关键零件，如变速箱壳体、车身主承载构件等，但仍受制于高成本。

4. 搅拌摩擦焊（FSW）

搅拌摩擦焊利用高速旋转的搅拌头在工件接缝处产生摩擦热，使材料局部塑化，通过机械搅拌实现连接。

优势

• 不产生飞溅和气孔

• 熔化区小，接头残余应力低

• 焊接强度高，可接近母材

挑战

• 对设备刚性要求高，初始投资大

• 不适合复杂立体空间焊缝

• 对焊接线位置要求严格

在镁合金车身轻量化大板拼焊中，搅拌摩擦焊被视为极具潜力的绿色高效焊接方式。

5. 电阻点焊

技术概述

• 电阻点焊是目前汽车工业中使用最广泛的焊接方法，尤其在白车身制造中占比极高。镁合金与铝合金在热导率和电阻率上相近，因此原本用于铝的设备具备较高兼容性。

技术难点

• 高焊接电流需求：镁合金电阻小，需要在极短时间内通入高电流，设备负荷大。

• 熔核控制难：熔核快速生成但过热易引发晶粒粗化、裂纹。

• 设备成本高：比焊接钢材高数倍。

微观组织特征

• 镁合金点焊接头通常存在母材、热影响区、塑性环及熔核四个区域。热影响区极易发生再结晶及晶粒粗化，成为焊接强度薄弱环节。塑性环是典型高温高压作用区域，出现动态再结晶，使组织变得细密，但也可能产生“野花裂纹”。

三、镁合金焊接技术的发展趋势与创新方向

在新能源汽车、轻量化车身、智能制造的大趋势推动下，镁合金焊接技术的创新成为产业关注焦点。未来发展可聚焦以下方向：

1. 智能化焊接工艺

• 实时焊缝质量监测

• 智能工艺参数自适应控制

• 焊接机器人与 AI 视觉系统融合，实现高精度、高一致性生产

2. 新型激光与混合焊技术

• 使用更短波长激光（如绿色激光）提升镁合金的吸收率

• 激光-电弧复合焊，通过电弧预热降低反射率

• 多波段激光叠加，提高焊缝成形

3. 纳米合金化与焊丝优化

• 通过研发专用镁合金焊丝，添加少量稀土或纳米颗粒，可显著降低热裂纹敏感性，细化晶粒，改善焊缝韧性和耐腐蚀性。

4. 非真空电子束焊

• 相比传统真空环境，非真空电子束焊在保证高能量密度的同时，可大幅降低生产成本，为镁合金的车身结构大面积应用提供新路径。

5. 高速搅拌摩擦焊技术

• 通过优化搅拌头几何结构、旋转速度与推进速度，提升焊接效率、降低热输入，有望实现更高产能的镁合金焊接生产线。

结语

镁合金的轻量化优势，为汽车产业实现节能减排和提升续航里程提供了重要支撑。然而其焊接技术的复杂性，一直是制约其大规模应用的瓶颈。随着新材料、新工艺与智能化制造技术的不断突破，镁合金焊接的技术难题正逐步被攻克。

在未来，焊接技术的精益化、智能化以及与新一代自动化设备的深度融合，将为镁合金在汽车行业乃至更广泛工业领域的应用打开新的发展空间。作为焊接技术领域的企业与从业者，需要紧跟技术前沿，系统掌握镁合金焊接的工艺机理及创新工艺，从而在激烈的市场竞争中占据先机。

相关阅读：

1. 麦格米特汽车排气系统高质高效焊接解决方案：案例研究

2. 激光焊接技术在汽车制造中的应用与未来发展趋势

3. 气保焊机在现代汽车制造中的作用：提升结构强度与焊接质量

4. 汽车油箱焊接的难点 &方法详解

5. 驾驭先进焊接技术，实现汽车件焊接的卓越之路
