激光焊接技术:原理、优势与广泛应用

在现代制造业中,焊接技术是连接材料的核心手段,而激光焊接技术以其独特的优势,正在成为高端精密制造领域的首选方案。麦格米特焊接技术作为行业内的佼佼者,致力于为客户提供高效、可靠的激光焊接解决方案。本文将深入探讨激光焊接的原理、机理、优势及其广泛的应用场景,助您全面了解这一革命性技术。


一、激光焊接的原理

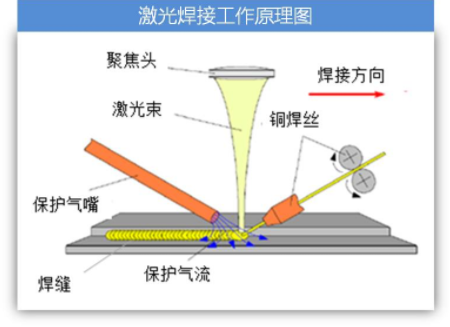

激光焊接是一种利用高能激光束照射工件表面,使其快速熔化并形成永久连接的焊接方法。其核心原理在于将光能转化为热能,从而实现材料的熔化和重结。



其工作流程包括以下几个关键步骤:


  • 激光照射:高能激光束通过光学系统聚焦于工件表面,形成高功率密度的光斑。

  • 能量吸收:材料吸收激光能量,表面温度迅速升高,导致材料熔化。

  • 熔化与连接:两焊件的接触面材料熔化,形成熔池,随后在冷却过程中重新结晶,产生坚固的焊缝。

  • 冷却与固化:熔池冷却后,形成高强度、致密的焊缝,焊缝质量稳定。


二、激光焊接的机理


激光焊接的机理主要包括两种模式:热传导焊接和深熔焊接。

1. 热传导焊接


过程:
激光束照射在材料表面,一部分光能被吸收并转化为热能。热量通过热传导向材料内部传递,使两焊件的接触面熔化并连接。

特点:

  • 适用于薄板材料(厚度通常小于2mm)。

  • 焊接速度快,热影响区小,焊缝组织致密。

  • 避免了深熔模式下可能出现的蒸汽效应。


2. 激光深熔焊


过程:
高功率密度的激光束使材料迅速熔化并汽化,产生金属蒸汽。蒸汽的反作用力使熔液向深处排挤,形成深而窄的熔池。


特点:

  • 适用于高熔点材料和厚材料(厚度可达几十毫米)。

  • 焊缝深度大,强度高,接头性能接近基材。


三、激光焊接的核心优势


相比传统焊接方法(如气焊、电弧焊等),激光焊接具有显著的优势:

  1. 高精度与稳定性:激光束的光斑尺寸可小至几十微米,焊缝组织致密,热影响区小,接头强度接近基材强度。

  2. 高效率:焊接速度快,效率是传统弧焊的至少5倍以上,尤其适合大规模工业生产。

  3. 自动化便捷:支持自动化控制,尤其适合结合机器人或数控设备进行大规模生产。

  4. 适用范围广:可焊接高熔点金属(如钢、铝、钛)、异种材料(如铜铝焊接)以及非导电材料(如塑料、陶瓷)。

  5. 焊缝成型好,免后期处理:焊缝表面平整,减少了焊后打磨、清理等额外工序的需求。

  6. 环保节能:无需焊料,烟尘和噪声低,符合环保要求。

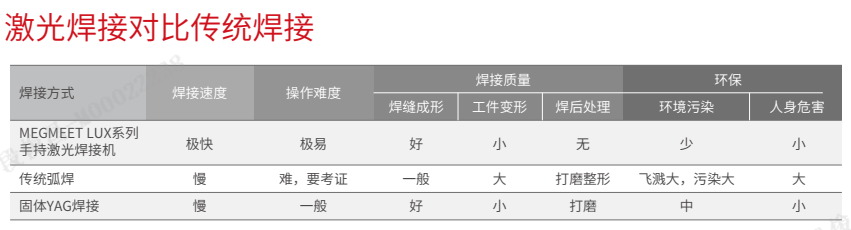

1)MEGMEET LUX系列手持激光焊接机、传统弧焊、固体YAG焊接的对比:

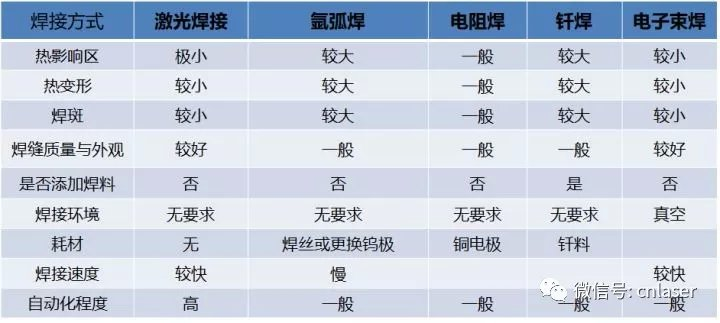

2)激光焊接、氩弧焊、电阻焊、钎焊、电子束焊对比:



四、激光焊接的广泛应用


随着光纤激光器技术日趋成熟、综合成本不断下降,大规模工业焊接使用的激光器已经从原来的小功率细小工件焊接、模具焊等逐步延伸甚至抢占了部份传统氩弧焊的市场,并且在此基础上延伸出了机器人激光焊接(工作站)、激光熔覆焊、激光&电弧复合焊、手持激光焊等,逐渐往中薄板焊接、新能源锂电、汽车、光伏、储能等新兴行业拓展。激光焊接常见应用有:

1. 新能源领域


  • 锂电池:用于电极片、极耳、外壳等关键部件的焊接。

  • 光伏行业:应用于太阳能电池组件的连接。

  • 储能设备:满足高强度、密封性要求的焊接需求。


2. 汽车行业


  • 电动汽车:用于电池箱、车身结构件等的焊接。

  • 高端车身件:焊接铝合金、钢等高强度材料,减轻车身重量。


3. 精密制造


  • 模具焊接:修复模具划痕、补牙等,延长模具使用寿命。

  • 贵金属焊接:应用于珠宝、电子元件等领域。

  • 广告字激光焊:用于大型广告标牌的精密焊接。


4. 创新技术


  • 3D打印:结合激光熔覆技术,实现增材制造。

  • 机器人焊接:通过机器人工作站实现高效自动化焊接。


5. 其他领域


  • 蓝光与光纤复合焊接:应用于铜、铝等高反光材料的焊接。

  • 激光&电弧复合焊:结合激光和电弧焊接技术,进一步提升焊接效率和质量。


五、WOBBLE焊接技术:激光焊接的新突破


1. 振镜焊接头与WOBBLE焊接头的技术对比


  • 振镜焊接头:振镜焊接头通过高频振动的光斑实现区域焊接,适用于100-300mm直径范围内的区域焊接。其优点是无需移动焊接头,速度快,适合大面积、对称的焊接任务。然而,振镜焊接头的成本较高,且对焊接头的精度要求较高,限制了其在某些细分领域的应用。

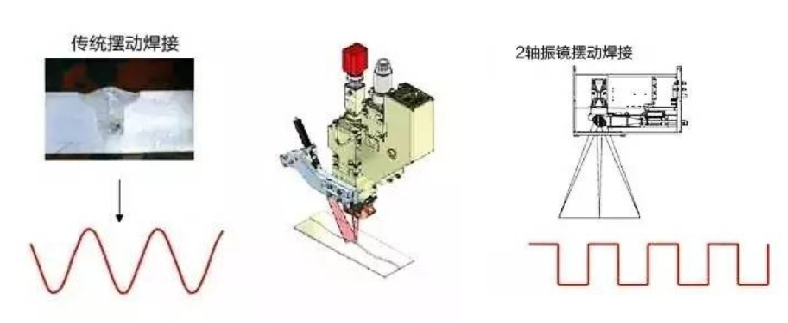

  • WOBBLE焊接头(摇摆头):WOBBLE焊接头是振镜焊接头的延伸开发,通过在普通直头中加入小范围摆动的振镜,实现光束的摇摆运动。与振镜焊接头相比,摇摆头具有更高的性价比和更广的适应范围,能够在不改变焊接头的前提下,适应不同类型的焊接任务。



2. WOBBLE焊接技术的核心优势


  • 焊缝加宽:WOBBLE焊接头可以将焊缝宽度从传统的1-2mm扩大至5mm(双丝焊可达8mm),极大地提高了对薄板焊接的适应性,同时降低了对工件装配精度的要求。

  • 高加工重复性:由于WOBBL E焊接头采用小范围摆动的光束,焊缝的形态和尺寸更加稳定,确保了加工的高度一致性和重复性,尤其适合自动化生产线。

  • 焊缝成型优良:摇摆头的光束运动使焊缝表面更加平整,焊接后的表面质量更高,减少了后期处理的需求。同时,焊缝的机械性能更优,适合高强度、高耐用的工件要求。

  • 广泛的适用性:WOBBLE焊接技术不仅适用于传统的薄板焊接,还可以用于异种材料的连接(如铜铝焊接)以及高反光材质的焊接任务,进一步扩大了激光焊接的应用范围。


六、激光焊接的未来发展


随着光纤激光器技术的不断进步,激光焊接将在以下几个方向持续发展:

  1. 高功率激光器:更高的功率和更好的束质量将进一步提升焊接效率和质量。

  2. 智能化控制:结合AI和机器学习技术,实现焊接过程的实时监控和优化。

  3. 绿色环保:更加节能环保的焊接设备和工艺将成为行业主流。

  4. 跨领域应用:在航空航天、医疗设备等领域的应用将更加广泛。


具体发展方向:


  1. 航空航天:用于飞行器的关键部件焊接,提升设备的轻量化和强度。

  2. 医疗设备:焊接高精度医疗器械,确保设备的安全性和可靠性。

  3. 智能制造:结合物联网技术,实现焊接设备的远程监控和智能维护。


七、结语


激光焊接技术以其高精度、高速、稳定性和广泛的适用性,正在成为高端制造业的核心技术。麦格米特焊接技术致力于为客户提供创新的解决方案,助力各行业实现更高效、更可靠的生产。

无论是新能源、汽车制造,还是精密仪器领域,麦格米特的激光焊接技术都能为您提供更优质的服务。联系我们:https://www.megmeet-welding.com/contacts,让我们一起探索激光焊接的无限可能!
