焊接接头是焊接结构的重要组成部分，其质量直接影响到结构的安全性与可靠性。随着焊接技术的日益发展，高质量的焊接接头成为各个行业，尤其是船舶、建筑、核电等领域的基本要求。因此，掌握焊接接头质量检测方法对于确保工程的安全性和经济性至关重要。本文将围绕“焊接接头质量检测方法”这一核心关键词，详细解析焊接接头的质量检测方法、检测的重要性以及影响因素，以帮助读者提升对焊接接头质量的认识。

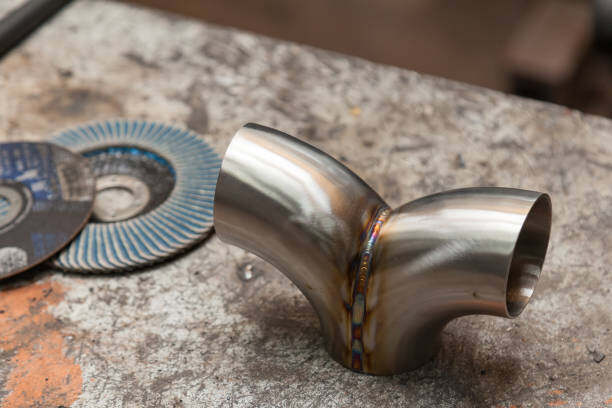

焊接接头性能测试

一、焊接接头质量的重要性

焊接接头构成了多种结构的连接方式，其质量直接影响到焊接接头的强度、塑性、疲劳强度等重要性能。若接头存在缺陷，可能导致结构在工作条件下出现裂纹、变形甚至整体失效。因此，焊接接头的质量检测不仅是保障工程安全的基本手段，也是确保工程建设质量的重要步骤。

焊接接头的检测对于不同的工程应用也有所不同。对于承载重物或受到高温、腐蚀等极端条件的结构，必须采取更为严格的检测手段。在这一背景下，通过质量检测方法及时发现并纠正焊接缺陷，扩大焊接结构的安全工作范围，显得尤为重要。

二、焊接接头常见缺陷分析

焊接接头在焊接过程中可能出现以下几种常见缺陷：

气孔：焊接过程中如果气体未能及时逸出，可能导致孔洞的形成，从而影响焊接接头的强度。
夹渣：焊接过程中，氧化物和熔渣未能清除干净，形成夹杂物，这会降低接头的牢固性。
裂纹：由于温度变化、应力集中等原因，焊接接头可能内部或表面出现裂纹。
未焊透：焊接接头未能完全焊透，会导致接头的强度不足。
焊缝不均匀：焊缝的形状、尺寸不符合要求，可能导致承载能力不足。

以上缺陷的存在，将直接影响焊接接头的疲劳强度、强度等性能。对于焊接接头疲劳强度的影响因素，可以参阅焊接接头疲劳强度的影响因素：全面解析四个关键点。在实际应用中，了解这些缺陷种类及其对接头质量的影响，能够为后续检测提供指导。

三、焊接接头质量检测方法

焊接接头的质量检测方法主要分为破坏性检测和非破坏性检测。以下将详细介绍这两种方法的特点和应用情境。

3.1 破坏性检测：

破坏性检测通过对焊接接头进行物理破坏的方式来分析其质量，通常包括以下几种方法：

拉伸试验：拉伸试验是通过对焊接接头样本施加拉力，直至接头破裂，以评估其强度和延伸率。这种试验可以量化焊接接头的机械性能，为后续设计提供数据支持。
冲击试验：冲击试验旨在测量焊接接头抵抗冲击负荷的能力，通常使用V型缺口冲击样件进行测试。此方法可以评估材料的韧性和脆性。
硬度测试：硬度测试的目的是通过测量焊接接头的表面硬度来评估其性能。这可以通过布氏硬度、洛氏硬度等各种方法进行测定，帮助了解焊缝的熔化情况。

3.2 非破坏性检测：

非破坏性检测是通过不破坏样品的方式，探测焊接接头的质量，主要包括以下几种方法：

目视检查：目视检查是最基本的检测方法，通过观察焊缝的外观，包括焊缝形状、尺寸和表面状态，快速判断是否存在缺陷。
磁粉检测：磁粉检测是一种用于铁磁材料的非破坏性检测方法。在焊接接头上施加磁场，并使用细小的磁粉，如果存在缺陷，磁粉会在缺陷处聚集，形成可视化的指示。
超声波检测：超声波检测利用声波在材料内部传播的特性，通过发送声波并接收反射波来评估焊接接头的内部质量。超声波检测可以有效发现内部缺陷，如气孔、夹渣、裂纹等。
射线检测：射线检测是通过X射线或γ射线穿透焊接接头，形成底片，分析焊接接头的内部状况。该方法适合于厚材料的检测，能够提供较为详细的缺陷信息。
液体渗透检测：液体渗透检测是通过将特殊的渗透剂涂抹于焊接接头上，待其渗透到表面缺陷后，再使用清洗剂和显像剂，清晰显示缺陷的位置和形状。
